Příklad geometrie v architektuře

Stavba, která mě zaujala z hlediska použité geometrie je poutní kostel svatého Jana Nepomuckého na Zelené hoře, který navrhl architekt Jan Blažej Santini-Aichel.

Stavba ve stylu barokní gotiky je opravdu velmi výjimečná, vzájemně zde pronikají složité prostorové útvary, kostel se v tehdejší době naprosto vymykal běžným stavbám.

Symbolická pětka

Stavba má kompozici pěticípé hvězdy - pěticípý půdorys, pět vchodů, pět oltářních výklenků, dvakrát pět kaplí kolem centrálního prostoru, pět hvězd a pět andělů na hlavním oltáři. Dále je zde určitý symbol pěti ran Kristových, ale také pěti písmen v latinské slově „tacui“ (mlčel jsem) a především pěti hvězd ve svatozáři mučedníka sv. Jana Nepomuckého.

Geometrie stavby

Konstrukce kostela vychází z geometrie kruhu, přičemž mnohonásobně opakuje číslo pět jako odkaz na pět hvězd Jana Nepomuckého, které se podle legendy objevily nad tělem mrtvého světce. Dobře tak ukazuje způsob, kterým Santini obvykle konstruoval své stavby prakticky pouze za použití kružítka, přičemž budoval celou stavbu pomocí úseků kružnic, jejichž poloměrem jsou zpravidla násobky základního modulu stavby.

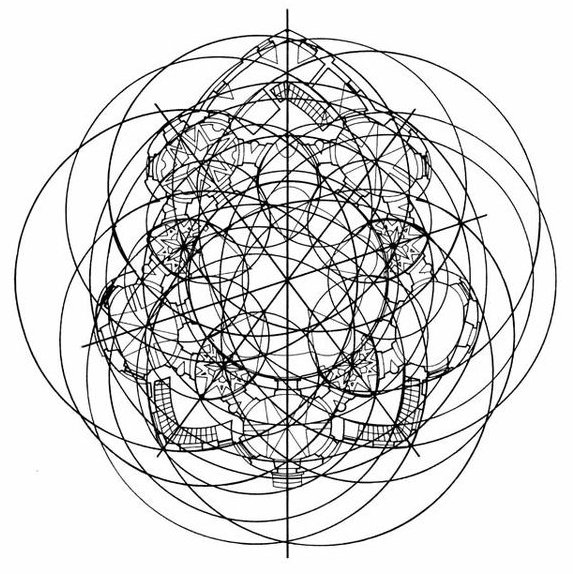

          Východiskem konstrukce půdorysu je šest soustředných kružnic se středem v centru stavby. Z nich nejmenší určuje světlý rozměr prostoru lodi kostela, největší je opsána vnějšímu líci obvodové zdi předsíní.

          Do kružnice vymezující půdorys lodi je vepsán pravidelný desetiúhelník. Jeho strany jsou poloměry kružnic, které opsány z jeho vrcholů určují vedení vnitřního líce zdi „cípových výklenků“ hlavního prostoru. Dalšími kružnicemi je určeno vedení vnějšího líce obvodové zdi „paprsků“ stavby.Na kružnicovou konstrukční síť půdorysu vlastního kostela plynule navazuje i osnova půdorysného rozvrhu ambitů, bran a kaplí. I zde je základem několik soustředných kružnic se středem v centru kostela. Dalšími kružnicovými konstrukcemi jsou vymezeny půdorysy pěti pětibokých kaplí i určeny rozměry bran.

Zdroje:
Diplomová práce Růženy Štíchové
Zelená hora - památka UNESCO
Kostel svatého Jana Nepomuckého - wikipedia

Kostky - uzavřenost

Uzavřenost - to bylo naše abstraktní slovo na vyjádření pomocí kostek.

Téma jsme nechtěly pojmout pouze jako strohé uzavření do nějakého boxu či něčemu podobnému. Stavba, která vznikla pro mě nakonec neměla jen jednotvárnou myšlenku v podobě uzavřenosti (nejvyšší zdi uprostřed), ale i možnost se z této věci částečně vymanit - překonat překážky. Pokud se dokáže překonat nejvyšší překážka, jde postupně snáz se ze samotného uzavření vymanit.

skici:

půdorys:

perspektivní pohled:

Místo, které mě ovlivnilo - Řecko (Poseidon beach)

Jedno z míst, které mě ovlivnilo doposud asi nejvíce byl třítýdenní pobyt na řeckém poloostrově Thessaloniki s VZP. Od šesti do sedmnácti let mě na toho místo posílali rodiče každé letní prázdniny, za což jsem jim velmi vděčná, protože mám odsud spoustu krásných zážitků nejen kvůli překrásnému resortu, ale i tamnímu okolí.

I kdybych měla po ruce nějaké barvy, nedokázala bych ztvárnit, jak překrásné večery zde byly. V jeden moment vždy moře téměř splývalo s oblohou, což bylo opravdu krásné a nezapomenutelné.

Pocit z nové školy

Aneb jak na mě působí nástup na FA - lidi jsou všude a dokonce i tam, kde bych je nečekala. Praha zkrátka není žádné maloměsto.
